課堂開始之前，安泰科技昆山分公司市場部經理崔曉波就MIM工藝的發展歷史以及應用現狀做了簡要闡釋：

1988年美國弗羅里達世界粉末冶金大會首次公開了金屬粉末注射成形技術，吸引了全球各地的專家、學者，同年母公司中國鋼研，原冶金部鋼鐵研究總院開始立項研發此工藝。90年底，MIM的應用大家最熟悉應該就是BP機的震動馬達的鎢合金振子。2000年以后，不銹鋼系列開始廣泛應用，大家熟悉的如光纖接頭，消費電子類的hinge 系列，手機按鍵，sim卡托槽等。近期MIM行業出現了投資熱潮，是由于MIM零件在手機行業廣泛應用，以及3C行業的組裝工廠也在中國，投資門檻的降低，這吸引了大量的資金流入。

以下是課堂焦點內容速記匯總，與業內共饗：

今晚從如下幾個方面介紹MIM：

1. 工藝介紹

2. MIM選擇

3. 汽車行業應用

05年前說到MIM企業，榜上有名文章中常提及的公司有中南英杰，安泰科技，北京嘉潤, 上海富馳，山東金珠,規模今天來看也是中小水平，短短十年，國內MIM發生巨大變化,富士康，成銘電子，富馳，精研，安泰海美格,，安費諾電子等大型MIM工廠高速發展。從最初的二十幾家發展到幾天的幾百家。也帶動了整個產業鏈的蓬勃興旺。

由于MIM涉及的領域較多，需要更多配套企業的支持，因此地域非常重要。當地要有足夠經驗的模具加工，熱處理，機加工，表面處理能力等，更重要的是方便客戶，可以與客戶近距離接觸等，安泰科技也是順應大勢，從北京遷到江蘇長三角地區謀求進一步發展。

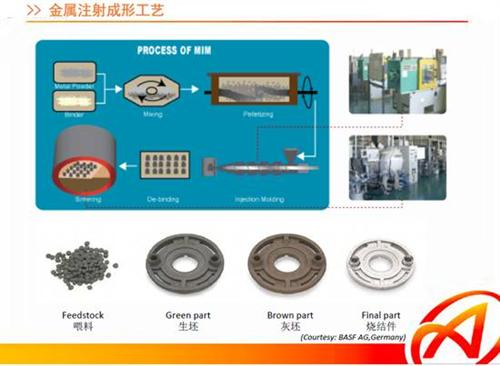

首先介紹一下工藝，金屬注射成型MIM，歸屬粉末冶金一種金屬成型方法，是粉末冶金與塑料注塑相結合產生的一個新工藝。下圖是MIM簡單的一個工藝過程。

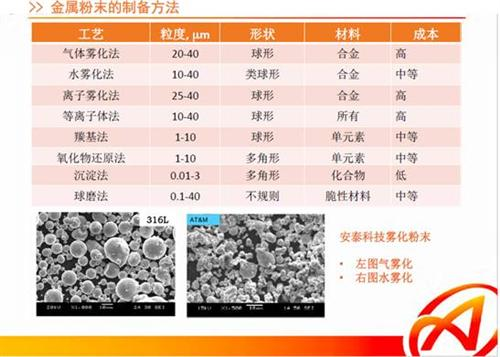

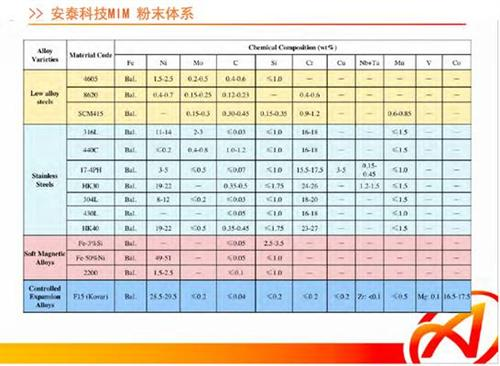

主要原料是金屬粉，粉末粒度大約在10-20微米。目前各種材料粉末可以通過圖示多種方法得到，可以是元素粉，也可以是金屬粉。國內提供MIM粉末的公司有安泰科技，龍鼎粉末，天一粉末，岳龍粉末等公司，這是安泰科技商品化多種牌號的MIM粉，粘結劑是由幾種聚合物或石蠟、助劑等組成，在一定溫度下具有流動性。金屬粉和粘結劑在加熱的混合機內混合均勻，冷卻后造粒，即成為成型的注射料。

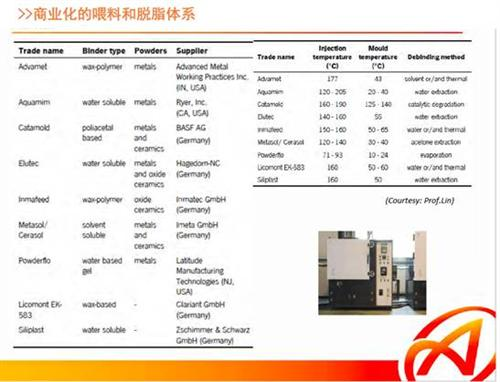

上面列出了國外幾家出售注射料的公司，國內的公司有微納寶德，中泰，恒基等幾家公司也提供注射料。

在過去，粘結劑配方是各個MIM公司的核心技術，自巴斯夫商品化注射料開發成功，并提供技術服務及一整套解決方案以后，該技術成為普及技術，特別是近幾年金屬粉末和注射料的國產化，使材料成本進一步降低，產品更具競爭力，MIM在中國蓬勃發展。

成形是采用了與塑料注塑一樣的設備，在注射料中由于金屬粉末裝載量高，具有與塑料不一樣的特性，其后的燒結收縮率大，約15%到25%。公差達到0.3%到0.5%，因此對設備和模具的要求比較高，注射機的控制系統應采用閉環系統。

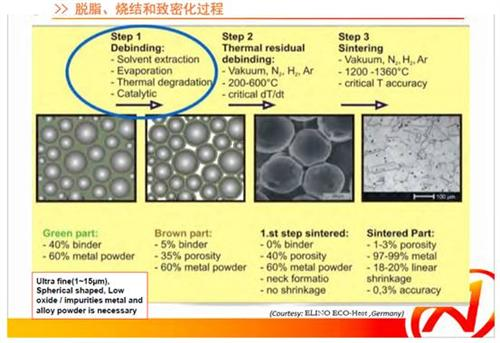

圖示是從脫脂到燒結的三個過程。脫脂的目的是將部分粘結劑預先脫除，使生坯具有多孔性，內部形成通道，利于氣體流動。在其后燒結前的加熱段使骨架粘結劑蒸發和分解時能快速排出。

圖中所示的第一步脫脂有三種方法，1是熱脫法，主要在日本使用，2溶劑法，以臘劑為主，將臘溶解出來，3.催化法實在硝酸作用下將POM分解成氣體，在國內應用比較廣泛。

第二步是溶劑或酸脫脂后的坯料進入燒結爐。緩慢的升溫或慢速推入不同溫度加熱區。在加熱過程中驅除還留在零件中起骨架作用的粘結劑。這樣可以保證在高溫燒結時爐膛內沒有揮發性的含碳物質，這樣也保證燒結氣氛的清潔性。

第三部是升溫到燒結溫度，使產品燒結收縮，完成致密化的過程，達到目標尺寸。

從理論上講燒結收縮是均勻、各項同性的，收縮率在15%--25%。燒結的氣氛可以是氫氣、真空和氮氣。燒結設備可以是真空爐，可以靈活對應小批量多種類的產品，或者是特殊材料產品的燒結。另外一種是連續燒結爐，通常大公司才會使用，適合穩定、大批量產品的燒結。

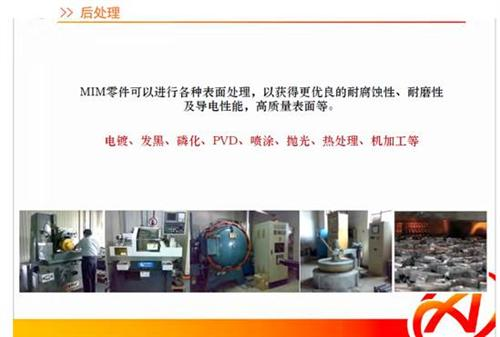

燒結后的產品根據最終產品要求可以進行熱處理、機加工和表面處理。熱處理主要提高產品的強度、硬度和耐磨性。機加工有CNC，可達到尺寸的要求，鉆孔、研磨等等。

還有熱處理，像電鍍、發黑、明化、PVD、拋光等等。

由于MIM是采用與注塑相似的模具成型，因此有許多相似的設計特點。

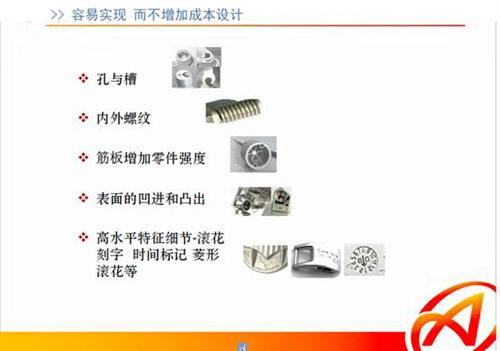

可以做到交叉的通孔，錐形的外表面，盲孔，內外螺紋，表面滾花等附加的產品特征。

這些附加的特征在MIM工藝生產中不會增加成本。

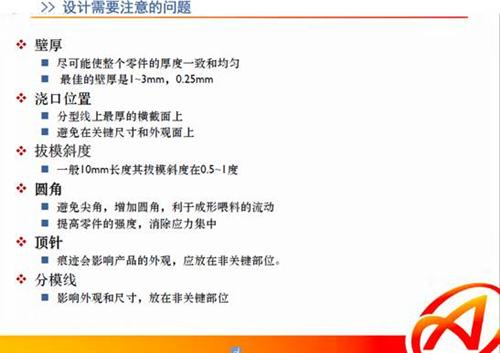

當然，在產品設計中還是要注意一些問題，需要同客戶進行討論。如澆口，分模線和頂針，這些位置對產品外觀和尺寸精度具有很大影響。

對于一些有拐角的產品，我們盡量要避免尖角，增加圓角。這樣可以有效避免在燒結時產生的裂紋。總之，在客戶新產品設計之初，MIM工程師加入設計團隊是非常有必要的。

這將有助于縮短開發周期，使產品更符合MIM的設計，減少變更，減少裝配部件，降低成本。實際上，MIM不僅能降低成本，在不降低產品性能和公差的前提下也賦予了產品更多的創新性競爭力，也給我們開拓了更大的想象空間。

對于MIM材料的性能,已經發表了國際標準,MPF標準35， 國內行業標準也在制定當中。大家可以參考查閱。產品的尺寸公差以及其他類標準公差，大多數公司目前都可以達到。

那么什么情況下考慮使用MIM呢，我們可以從如下幾個方面衡量。

第一是產品的復雜性。

MIM是同塑料注塑一樣實現復雜零件的靈活設計。需要多個零部件進行組裝的零件可以設計成一個MIM零件、不能用其他工藝制造的復雜零件、需要多種機加工才能完成的復雜零件。

第二是重量和尺寸。

產品的重量范圍從0.1到250克，50克是最經濟的重量。0.01克產品現在也可以生產。

因為原料粉末價格的因素，大于100克的產品成本可能會上升。2到6毫米的壁厚對MIM來說是最合適的。

第三是產量。

1萬到200萬是最合適最經濟的數量，數量越大越能體現成本的優勢。但是從模具和開發投入費用考慮，如果產品量太少，費用分攤到產品，單價就會難以接受。

第四是原料和性能。

MIM能應用的材料范圍非常廣泛，從不銹鋼、低合金鋼、硬質合金、高比重合金到高溫合金、鈦合金、陶瓷和金屬基復合材料。從性能上需要接近全致密、難切削加工的材料、非標準的材料，好的表面粗糙度以及更清晰的結構特征細節等，都適合考慮采用MIM工藝。

MIM技術作為一種新的成型工藝，在機械、醫療和電子領域得到廣泛的應用，同樣在汽車領域也有較多的應用。

如：渦輪增壓零件、調節環、噴油嘴零件、葉片、座椅調節、變速桿、齒輪箱、車鎖、傳感器、安全氣囊、安全帶調節器、點火開關、倒車檔、活動車頂部件、助力轉向部件等等這些產品都已大批量的量產。

中國已成為世界第三大汽車生產國。伴隨著汽車工業的蓬勃發展，汽車零部件市場也會得到快速的發展。國際上每輛汽車的MIM制品使用量在歐洲是14公斤，日本是16公斤，美國是19.5公斤。而國內汽車的MIM產品使用量只有5公斤左右。這也預示今后幾年我國汽車MIM零件產品市場潛力巨大。MIM企業要抓住這次機會，提高技術水平，迎接更大的挑戰。

以下是提問環節

1. 低壓鑄造和注射成型相比，各自的優勢在哪里？

低壓鑄造是使液體金屬在壓力作用下充填型腔，以形成鑄件的一種方法。而MIM是粉末冶金的一種，過程中使用的是固體粉末顆粒，燒結過程也無需使金屬達到熔點，完全熔化，能耗低，批量生產效率高。MIM產品無成分偏析，組織均勻性優于鑄造產品。MIM工藝的材料可選擇范圍也會很廣，如低合金鋼，不銹鋼，高溫合金，硬質合金、鈦合金和金屬陶瓷等。

2. MIM對模具是否有特殊要求，包括鋼材，設計，加工制造等

由于金屬注射料對模具的沖刷磨損比一般塑料嚴重得多，耐磨性是用于批量生產的金屬注射模具腔體的最基本要求，一般要求腔體的硬度在58~62HRC。金屬注射料在注射溫度下，常產生腐蝕性氣體，耐蝕性也是對模具材料的一定要求。為了能夠獲得高填充給料的良好流動性，采用了低分子量的分子和粘結劑，使MIM供料產生很高的飛邊靈敏度，類似于許多填充尼龍材料所顯示的特性。所以要求MIM模具必須有 較高的公差精度、無飛邊、較高的表面質量質量要求。

3. 金屬注射成型還運用于哪些行業？成本會不會高，效率會不會降低？

MIM正如前面所說的，MIM也廣泛應用于醫療，3C和五金機械類

4. 金屬注射成型批量生產的難點在哪？

金屬注射成形的特性就是適用于大批量生產形狀復雜、高精度、高性能的小型金屬零部件。通常年需求量10萬以上的，MIM更有成本優勢。

5. 請問MIM產品后續需要熱處理的比例和工藝原則是什么？

熱處理通常是根據客戶的要求，材料方面詳見MPIF35國際標準。

6.一般20克的產品，模具費用大概多少？

20g的產品需要根據產品的復雜程度來定，通常是3—10萬人民幣。

7. 熱處理后測試硬度經常有不均勻情況，請問是否與燒結有關？

這跟真空爐的真空度、均溫性有關。

8. MIM產品鍍鋅前需要封孔嗎？密度達多少？

不需要封孔的，由于燒結密度高，理論密度96—98%。

9. 請問對模具除要求整體硬度58—60HRC之外，是否還需要表面處理？

模具硬度正常時不需要表面處理的，有特殊需要可以做涂層。
